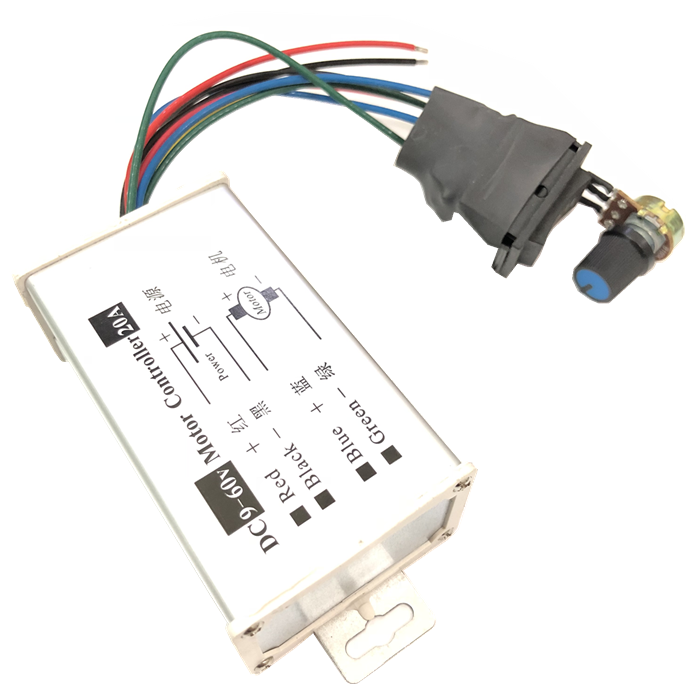

ШІМ регулятор швидкості двигуна постійного струму 9-60В / контролер ШІМ з реверсом в корпусі Imax 20A

ШІМ регулятор швидкості двигуна постійного струму 9-60В

Технічні характеристики:

Напруга джерела живлення: 9 - 60В DC

Максимальний тривалий струм навантаження: 10 A

Піковий короткочасний струм навантаження: 20 A

Діапазон широтно-імпульсного регулювання: 0 - 100%

Частота ШІМ: 25 кГц

Захист від короткого замикання: є

Захист від переполюсовки: немає

Розмір модуля: довжина * ширина * висота: 92 мм * 52 мм * 36 мм

Регулятор ШІМ обладнаний зовнішньою ручкою регулювання швидкості.

Вибір напрямок обертання здійснюється перемикачем.

Регулятор швидкості може плавно регулювати швидкість двигуна від вихідної 0% -100%. Технологія надзвичайно просунута, ефективність висока, крутний момент великий, а нагрівання мало. Він широко і стабільно використовується в промислове виробництво.

Введення в ШІМ:

Повна назва широтно-імпульсної модуляції: Pulse Width Modulation, або скорочено PWM. З-за своїх особливих характеристик він часто використовується в якості регулятора яскравості лампи в контурі постійного струму або для регулювання швидкості двигуна постійного струму. Ця схема являє собою контролер двигуна, виконаний за принципом широтно-імпульсної модуляції (ШІМ). Використання цього методу для управління швидкістю двигуна має дві переваги:

він в основному змінює робочий цикл вихідний прямокутної хвилі, так що середній час включення навантаження змінюється від 0 до 100%, щоб досягти мети регулювання яскравість / швидкість. Перевага використання широтно-імпульсної модуляції (ШІМ) для регулювання яскравості / швидкості полягає в тому, що енергія джерела живлення може бути повністю використана, а ефективність схеми висока. Наприклад: коли вихідний сигнал являє собою прямокутну хвилю на 50%, енергія джерела живлення, споживана схемою широтно-імпульсної модуляції (ШІМ) також становить 50%, тобто майже вся енергія перетворюється у вихідну потужність навантаження. Коли ж використовується понижуючий регулювання швидкості за допомогою резистора, для отримання 50% від максимальної вихідної потужності джерела живлення,то джерело живлення повинен забезпечувати понад 71% вихідної потужності, з яких 21% втрати в резисторі.

Підключення регулятора ШІМ

Подключите шнур питания, убедитесь, что переключатель находится в среднем нулевом положении, подключите источник питания постоянного тока, убедитесь, что диапазон напряжения источника питания постоянного тока больше 9 В, меньше 60 В. Выходная мощность источника питания должна соответствовать потребляемой мощности двигателя. Будьте внимательны при подключении источника питания, в случае переполюсовки регулятор может выйти из строя.

Электропроводка

Красный толстый - вход положительный, черный - вход отрицательный

Толстый синий - подключите к плюсу двигателя, зеленый - толстый - к минусу двигателя.
