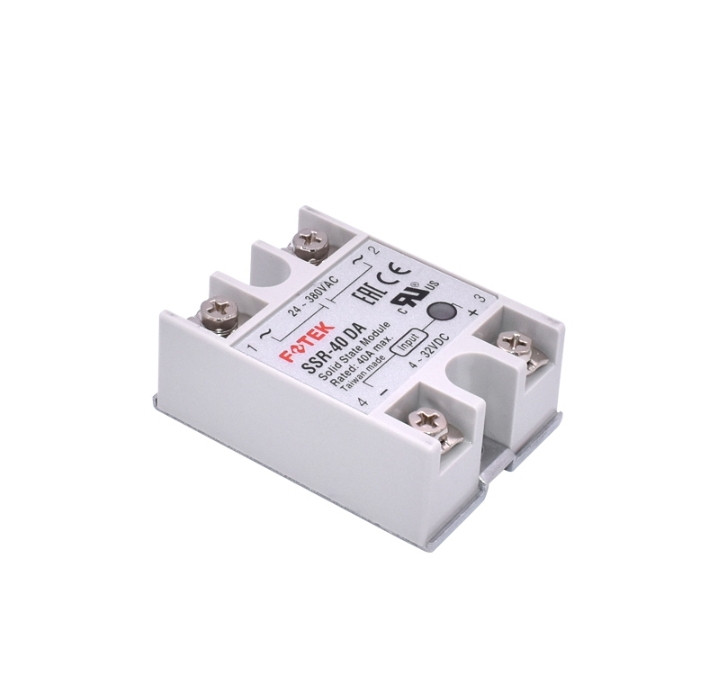

Однофазне твердотільне реле Fotek (ОРИГІНАЛ) SSR-40DA тип DC-AC, Imax 40А 24-380В змінного струму
568 ₴
- Немає в наявності
- Код: SSR-40DA
- +380 (97) 324-95-24
Однофазні реле керовані напругою SSR-40DA
Твердотільні напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп, зварювальних агрегатів та інших пристроїв з резистивним типом навантаження і робочою напругою від 24 до 380В змінного струму.
Для комутації індуктивного навантаження (наприклад електродвигун) необхідно мати 5 - 8-ми кратний запас по струму. При великих навантаженнях використовувати радіатор охолодження, якщо необхідно з кулером.
Реле, керовані рівнем напруги, дозволяють виробляти включення / відключення навантаження за рахунок подачі або зняття номінального керуючого сигналу: Метод управління: «комутація при переході струму через нуль».
На відміну від звичайних електромеханічних, твердотельное реле не має механічних частин і контактів. Комутація ланцюгів навантаження здійснюється безконтактно за рахунок комутації вбудованих напівпровідникових елементів. За рахунок безконтактного перемикання напівпровідниковий реле має такі переваги перед електромеханічним:
- відсутність іскор і електричної дуги при комутації;
- істотно менший рівень електромагнітних завад;
- має істотно більший ресурс і не вимагає профілактичних робіт в процесі експлуатації;
- високу швидкодію;
- невеликі розміри і хорошу тепловіддачу.
Особливості серії SSR
опір ізоляції - більше 50 МОм при 500В;
електрична міцність ізоляції вхід / вихід - 2,5 кВ;
маленька потужність управління - 7,5мА * 12В;
низький рівень випромінювання електромагнітних завад, що забезпечується застосованим методом комутації при переході струму через нуль;
висока перевантажувальна здатність по струму (10Iном протягом 1-го періоду) і по напрузі (з демпфирующей схемою).
Технічні характеристики твердотільних реле з «комутацією при переході струму через нуль»:
Тип: (DC-AC)
Ном. керуюча напруга: 3 ... 32 В DC
Напруга включення / вімікання: вкл. > 2.4 / викл. <1 В
Струм спрацьовування: 7.5 мА / 12
Метод управління: Комутація при переході Струму через нуль
Ном. напряжение НАВАНТАЖЕННЯ: 24 ... 380 В AC
Падіння напруги: 1.6 / 25 ° З
Ном. струм НАВАНТАЖЕННЯ: 40А
Макс. кратковрем. струм: 410А
Струм виток: 3 мА
Час відгуку: менше 10 мс
Діелектрічна міцність: більше 2.5 кВ AC / 1 хв
Опір ізоляції: більше 50 МОм / 500 В DC
Діапазон раб. температур: -20 ° C ... +80 ° C
Маса: 105 г
Основні атрибути | |
---|---|
Виробник | Fotek |
Країна виробник | Тайвань |
