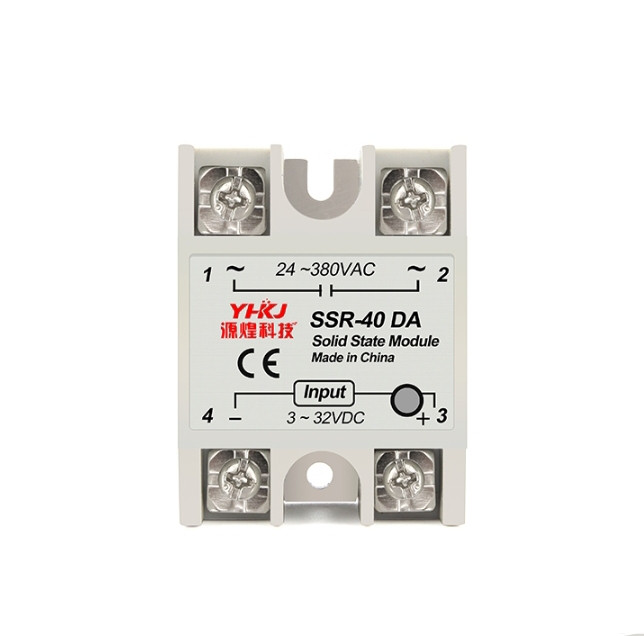

Однофазні реле керовані напругою SSR-1 D4840 (SSR-40DA)
Твердотільні напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп, зварювальних агрегатів та інших пристроїв з резистивним типом навантаження і робочою напругою від 24 до 480В змінного струму. Для комутації індуктивного навантаження (наприклад електродвигун) необхідно мати 5 - 8-ми кратний запас по струму. При великих навантаженнях використовувати радіатор охолодження, якщо необхідно з кулером.

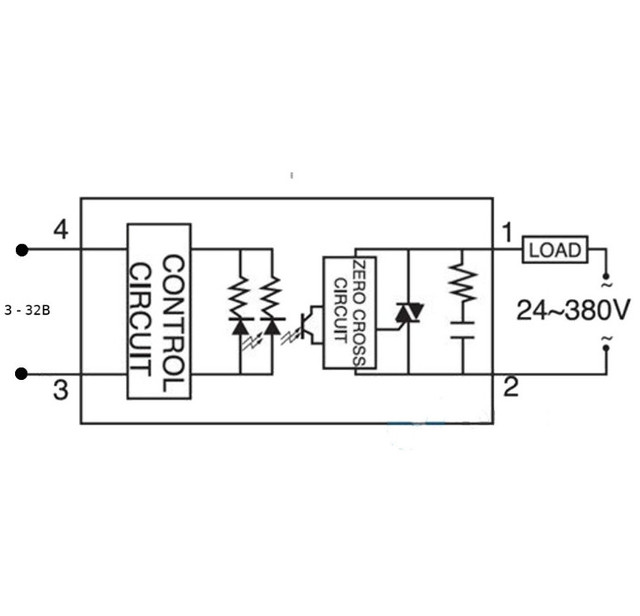

Реле, керовані рівнем напруги, дозволяють проводити включення/вимкнення навантаження за рахунок подачі або зняття номінального сигналу керування: Метод управління: «комутація при переході струму через нуль».
На відміну від звичайних електромеханічних, твердотільне реле не має механічних частин та контактів. Комутація ланцюгів навантаження здійснюється безконтактно за рахунок комутації вбудованих напівпровідникових елементів. За рахунок безконтактного перемикання напівпровідникове реле має такі переваги перед електромеханічним:
На відміну від звичайних електромеханічних, твердотільне реле не має механічних частин та контактів. Комутація ланцюгів навантаження здійснюється безконтактно за рахунок комутації вбудованих напівпровідникових елементів. За рахунок безконтактного перемикання напівпровідникове реле має такі переваги перед електромеханічним:
- відсутність іскор та електричної дуги при комутації;
- суттєво менший рівень електромагнітних перешкод;
- має значно більший ресурс і не вимагає профілактичних робіт у процесі експлуатації;
- висока швидкодія;
- невеликі розміри та хорошу тепловіддачу.
- суттєво менший рівень електромагнітних перешкод;
- має значно більший ресурс і не вимагає профілактичних робіт у процесі експлуатації;
- висока швидкодія;
- невеликі розміри та хорошу тепловіддачу.
Особливості серії SSR
опір ізоляції – понад 50 МОм при 500В;
електрична міцність ізоляції вхід/вихід – 2,5 кВ;
невелика потужність управління - 7,5мА * 12В;
низький рівень випромінювання електромагнітних перешкод, що забезпечується застосованим методом комутації під час переходу струму через нуль;
висока перевантажувальна здатність за струмом (10Iном протягом 1-го періоду) і за напругою (з демпфуючою схемою).
електрична міцність ізоляції вхід/вихід – 2,5 кВ;
невелика потужність управління - 7,5мА * 12В;
низький рівень випромінювання електромагнітних перешкод, що забезпечується застосованим методом комутації під час переходу струму через нуль;
висока перевантажувальна здатність за струмом (10Iном протягом 1-го періоду) і за напругою (з демпфуючою схемою).
Технічні характеристики твердотільних реле з комутацією при переході струму через нуль:
Тип: (DC-AC)
Ном. керуюча напруга: 3 ... 32 В DC
Напруга включення/вимикання: вкл. > 2.4 В/викл. < 1 В
Струм спрацьовування: 7.5 мА / 12 В
Метод управління: Комутація при переході струму через нуль
Ном. напруга навантаження: 24 ... 380 В AC
Падіння напруги: 1.6 В/25 °С
Ном. струм навантаження: 40А (рекомендовано не більше 20А)
Макс. короткковрем. струм: 410A
Струм витоку: 3 мА
Ном. керуюча напруга: 3 ... 32 В DC
Напруга включення/вимикання: вкл. > 2.4 В/викл. < 1 В
Струм спрацьовування: 7.5 мА / 12 В
Метод управління: Комутація при переході струму через нуль
Ном. напруга навантаження: 24 ... 380 В AC
Падіння напруги: 1.6 В/25 °С
Ном. струм навантаження: 40А (рекомендовано не більше 20А)
Макс. короткковрем. струм: 410A
Струм витоку: 3 мА
Час відгуку: менше 10 мс
Діелектрична міцність: більше 2.5 кВ AC / 1 хв
Опір ізоляції: більше 50 МОм / 500 В DC
Діапазон роб. температур: -20 °C ... +80 °C
Маса: 105 г
Діелектрична міцність: більше 2.5 кВ AC / 1 хв
Опір ізоляції: більше 50 МОм / 500 В DC
Діапазон роб. температур: -20 °C ... +80 °C
Маса: 105 г
