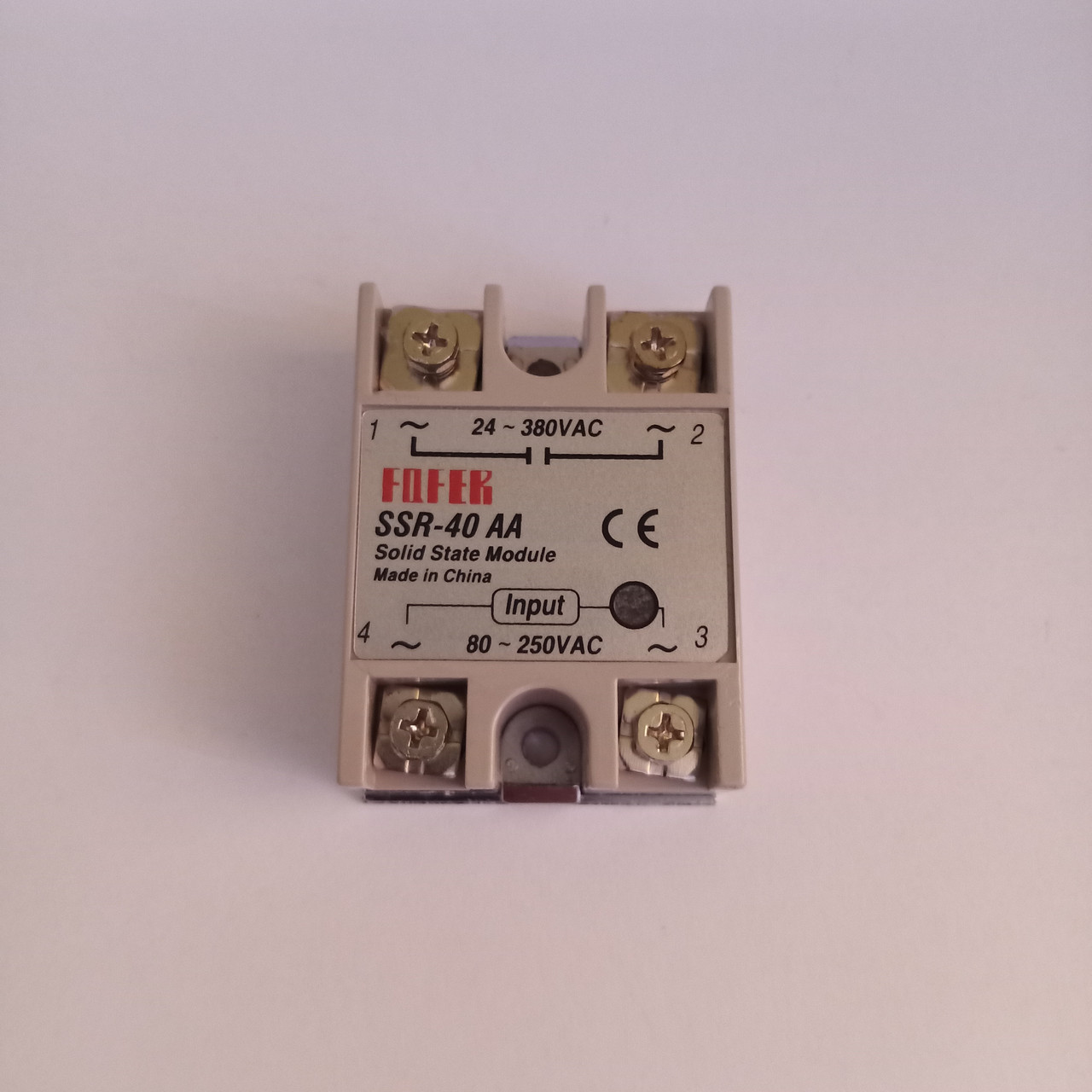

Однофазне твердотільне реле Fqtek (Fotek) SSR-40AA тип AC-AC, Imax 40А 24-380В змінного струму
154 ₴
- Немає в наявності
- Код: FQ-SSR-40AA
- +380 (97) 324-95-24
Однофазні реле керовані напругою SSR-40AA
Твердотільні напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп, зварювальних агрегатів та інших пристроїв з резистивним типом навантаження і робочою напругою від 24 до 480В змінного струму.
Для комутації індуктивного навантаження (наприклад електродвигун) необхідно мати 5 - 8-ми кратний запас по струму. При великих навантаженнях використовувати радіатор охолодження, якщо необхідно з кулером.
Реле, керовані рівнем напруги, дозволяють виробляти включення / відключення навантаження за рахунок подачі або зняття номінального керуючого сигналу: Метод управління: «комутація при переході струму через нуль».
На відміну від звичайних електромеханічних, твердотельное реле не має механічних частин і контактів. Комутація ланцюгів навантаження здійснюється безконтактно за рахунок комутації вбудованих напівпровідникових елементів. За рахунок безконтактного перемикання напівпровідниковий реле має такі переваги перед електромеханічним:
- відсутність іскор і електричної дуги при комутації;
- істотно менший рівень електромагнітних завад;
- має істотно більший ресурс і не вимагає профілактичних робіт в процесі експлуатації;
- високу швидкодію;
- невеликі розміри і хорошу тепловіддачу.
Особливості серії SSR
опір ізоляції - більше 50 МОм при 500В;
електрична міцність ізоляції вхід / вихід - 2,5 кВ;
маленька потужність управління - 7,5мА * 12В;
низький рівень випромінювання електромагнітних завад, що забезпечується застосованим методом комутації при переході струму через нуль;
висока перевантажувальна здатність по струму (10Iном протягом 1-го періоду) і по напрузі (з демпфирующей схемою).
Модель | SSR-10AA | SSR-25AA | SSR-40AA | SSR-05DD | SSR-10DD |
Тип | (AC-AC) | (DC-DC) | |||
Ном. управляющее напряжение | 80 ... 250 В AC 50/60 Гц | 3 ... 32 В DC | |||
Напряжение включения/выключения | вкл > 45 В / викл < 35 В | вкл > 2.4 В / викл < 1 В | |||
Ток срабатывания | 5 мА / 110 В | 7.5 мА / 12 В | |||
Метод управления | Комутація при переході струму через нуль | Оптрон | |||
Ном. напруга навантаження |
24 ... 380 В AC 90 ... 480 В AC ("H" в позначені) |
5 ... 60 В DC | |||
Падіння напруги | 1.6 В / 2.5 °С | ||||
Ном. струм навантаження | 10 А | 25 А | 40 А | 5 А | 10 А |
Макс. короткочасний струм | 135 А | 275 А | 410 А | 15 А | 30 А |
Струм витоку | 3 мА | 3 мА | 3 мА | 0.8 мА | 0.8 мА |
Час відгуку на вхідний сигнал | менше 10 мс | 1 мс | |||
Діелектрична міцність | більше 2.5 кВ AC / 1 хв | ||||
Опір ізоляції | более 50МОм / 500 В DC | ||||
Діапазон роб. температур | -20 °С ... +80 °C | ||||
Маса | 110 г | 105 г |
Основні атрибути | |
---|---|
Виробник | Fotek |
Країна виробник | Тайвань |
- Ціна: 154 ₴
