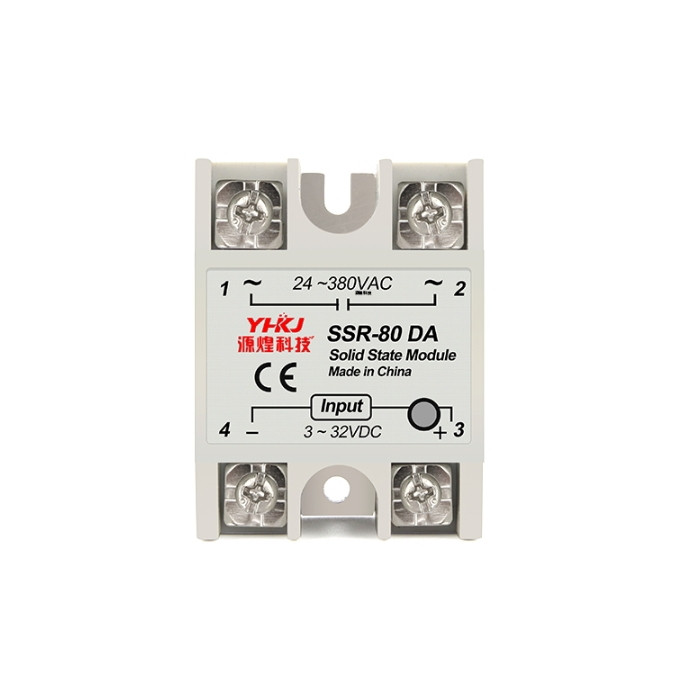

Однофазне твердотільне реле YHKJ аналог Fotek SSR-80DA тип DC-AC, Imax 80А 24-380В змінного струму
210 ₴
- Немає в наявності
- Код: FQ-SSR-80DA
+380 (99) 324-95-24
- +380 (97) 324-95-24
повернення товару протягом 14 днів за рахунок покупця
Однофазні реле керовані напругою SSR-80DA
Твердотільні напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп, зварювальних агрегатів та інших пристроїв із резистивним типом навантаження й робочою напругою від 24 до 480 В змінного струму. Для комутації індуктивного навантаження (наприклад, електродвигун) необхідно мати 5-8-кратний запас за струмом. У разі великих навантажень використовувати радіатор охолодження, якщо потрібно з кулером.
Реле, керовані рівнем напруги, дають змогу вмикати/вимкнення навантаження завдяки подаванню або зняття номінального керівного сигналу: Метод керування: «комутація під час переходу струму через нуль».
На відміну від звичайних електромеханічних, твердотільне реле не має механічних частин і контактів. Комутація ланцюгів навантаження відбувається безконтактно завдяки комутації вбудованих напівпровідникових елементів. Завдяки безконтактному перемикання напівпровідникове реле має такі переваги перед електромеханічним:
- немає іскри та електричної дуги під час комутації;
- істотно менший рівень електромагнітних перешкод;
- має істотно більший ресурс і не вимагає профілактичних робіт у процесі експлуатації;
- висока швидкодія;
— невеликі розміри та якісне тепловідведення.
Особливості серії SSR
опір ізоляції — понад 50 МОм за 500 В;
електрична міцність ізоляції вхід/вихід — 2,5 кВ;
маленька потужність керування — 7,5 мА * 12 В;
низький рівень випромінювання електромагнітних перешкод, що забезпечується застосованим методом комутації під час переходу струму через нуль;
висока перевантажувальна здатність за струмом (10Iном упродовж 1-го періоду) і за напругою (з демпфувальною схемою).
Технічні характеристики твердотільних реле з «комутацією під час переходу струму через нуль»:
Тип: (DC-AC)
Ном. напруга управління: 3 ... 32 VDC
Напруга увімкнення/вимкнення: вмик. > 2.4В / вимк. < 1В
Струм спрацьовування: 7.5мА / 12В
Метод керування: Комутація під час переходу струм через нуль
Ном. напруга навантаження: 24 ... 380В AC
Падіння напруги: 1.6 В / 25 °С
Ном. струм навантаження: 80А (рекомендовано не більш ніж 40А)
Струм витоку: 6 мА
Час відгуку: менш ніж 10 мс
Діелектрична міцність: більш ніж 2.5 кВ AC/1 хв
Опір ізоляції: понад 50 МОм / 500 В DC
Діапазон раб. температур: -20 °C... +80 °C
Характеристики
Основні атрибути | |
---|---|
Країна виробник | Китай |
