PID-ТЕРМОКОНТРОЛЕР -199~1370°C ( ПІД-ТЕРМОРЕГУЛЯТОР ) REX-C100FK02-M*AN (повна версія) РЕЛЕЙНИЙ ВИХІД
480 ₴
- Немає в наявності
- Код: REX-C100-MAN
+380 (99) 324-95-24
- +380 (97) 324-95-24
повернення товару протягом 14 днів за рахунок покупця

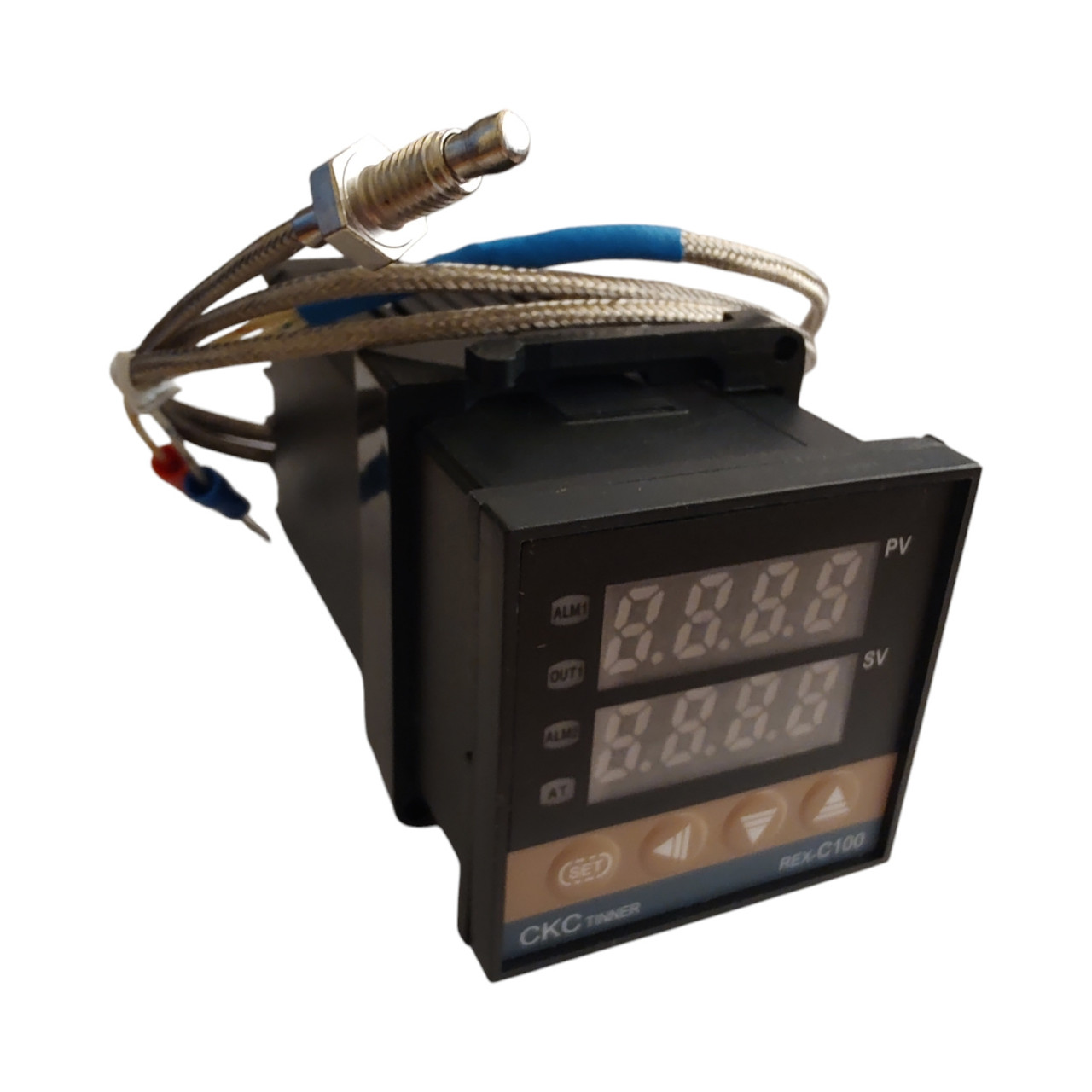

Одноканальний ПІД регулятор REX-C100
Зверніть увагу! На коробці та самому контролері вказаний діапазон 0 - 400°C, але фактично від -199°C до 1370°C. Термопара в комплекті 0-800°C
Характеристики :
- Колір: чорний
- Розміри: 48мм * 48мм * 110мм
- Дозвіл: 14 біт
- Цикл вибірки: 0,5 сек
- Значення процесу (PV), Установка значення (SV)
- LED індикація вихід, сигналізації і самонастроювання
- Встановлення PIN-коду (для ON / OFF, дискретності і ПІД безперервний PID)
- Функція автоматичного налаштування
- Релейний вихід: 250V AC 3A (резистивне навантаження)
- Функція виходу сигналу тривоги: 1
- Значення параметра (SV): ідентичний діапазон вимірювання (PV)
- пропорційна стрічка (P): 0 ~ повний діапазон (ВКЛ / ВИКЛ управління при 0)
- Діапазон робочих температур: від -199 до 1370 °
- Опір ізоляції: 1500V AC / хв
- Споживана потужність: 10 ВА
Налаштування приладу
Прилад може знаходитися або в режимі «Робота», або в режимі «Налаштування».
В режимі «Робота» прилад виробляє вимірювання і регулювання у відповідності з заданими параметрами. У цьому режимі також можна змінювати значення уставки регулювання. Режим «Налаштування» служить для завдання параметрів.
Призначення індикатора | В режимі «Робота» | В режимі «Налаштування» |
Верхній (PV, червоний) | Виміряне значення | Найменування параметра |
Нижній (SV, зелений) | Значення уставки регулювання | Значення параметра |
Призначення світлодіодів | |
OUT1 | Індикатор спрацьовування керуючого виходу |
AT | Індикатор режиму автоматичного настроювання ПІД-регулятора |
ALM1 | Індикатор спрацьовування аварійного виходу |
Призначення клавіш | |
[<] | Перемикання між розрядами числа |
[^] | Збільшення значення обраного розряду |
[v] | Зменшення значення обраного розряду |
[SET] | Вибір режиму/перебір параметрів/підтвердження налаштування значення обраного параметра |
Завдання уставки керуючого виходу SV в режимі «Робота»
Натиснути [SET] – індикатор SV почне блимати. Стрілкою вибрати потрібний розряд числа, стрілками [^] і [v] встановити потрібне значення. Знову натиснути [SET] – індикатор SV перестане блимати. Уставка задана.
Порядок налаштування
Натиснути [SET] і утримувати приблизно 3 с. На індикаторі PV з'явиться AL1. Відпустити [SET]. Перехід від параметра до параметру здійснюється клавішею [SET], налаштування значення обраного параметра – клавішами-стрілками. Підтвердження параметра значення параметра – клавішею [SET].
Таблиця налаштувань
Назва параметра на дисплеї PV | Призначення параметра | Діапазон зміни | Заводська налаштуван | Примітка |
Al1 | Значення аварійної уставки, °З | 0-400°С | Задає перевищення виміряної величини відносно уставки керуючого виходу, °З | |
АГU | Режим автонастройки ПИДрегулятора | 0 – ручна настроювання, 1 – автоматична настройка | 0 | |
P | Константа пропорційності | 0-400°С | 30 | 0 – позиційне регулювання (вкл/викл) |
I | Час інтегрування, з | 0-3600 | 240 | 0 – немає інтегрування |
d | Час диференціювання, з | 0-3600 | 60 | 0 – нет дифференцирования |
Ar | Опорное значение | 25 | В режиме ручной настройки ПИДрегулятора не работает, в режиме автонастройки устанавливается автоматически | |
Г | Период ШИМ управляющего выхода | 0-100 с | 0 | |
оН | Значение зоны нечувствительности при позиционном регулировании | 1-100°С | 2 | |
SC | Коррекция измеренного значения (вертикальный сдвиг | ±200°С | 0 | |
LCK | Защита данных | 0000-0111 | 0 | 0000 – все параметры доступны для изменения; 0001 – изменить можно только уставки SV и AL1; 0011 - изменить можно только SV; 0111 – ничего изменить нельз |
Вихід з режиму «Настройка» і перехід назад в режим «Робота» здійснюється або натисканням і утримуванням [SET] протягом 3 с, або автоматично через 30 с бездіяльності.
Характеристики
Основні | |
---|---|
Виробник | REX |
Країна виробник | Китай |
Вид терморегулятора | Програмований |
Тип монтажу терморегулятора | Вбудовуваний |
Максимальна сила струму | 3 А |
Напруга мережі | 220~240 В |
Дисплей | Так |
Стан | Новий |
Інтерфейс | Провідний |
Голосове управління | Ні |
Інформація для замовлення
- Ціна: 480 ₴
