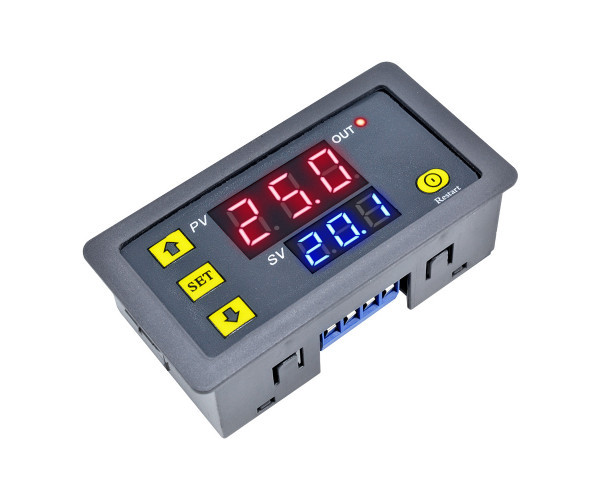

Реле затримки часу 220В, циклічний таймер T3230

Характеристки:

Модель: T3230

Діапазон часу: 0-999с, 0-999хв, 0-999год.

Напруга живлення: 220В  змінного струму

Світлодіодний дисплей: червоний + синій подвійний дисплей

Розмір: 79 х 26 х 43 мм

Розмір отвору: 72 х 40 мм

Інструкції:

 1. Після встановлення даних вам слід зачекати 6 секунд, після чого автоматично збережуться введені дані в пам’яті.

 2. Натисніть кнопку SET один раз, щоб увійти до режиму налаштування часу, червоний світлодіод блимає, натисніть кнопку вгору або вниз, щоб збільшити або зменшити значення часу T1.

 3. Після встановлення часу T1 знову коротко натисніть кнопку SET, зелений світлодіод заблимає, встановіть час T2 натисканням кнопок вгору або вниз, установку часу T2 завершено. Знову натисніть кнопку SET, система автоматично збереже налаштування у пам’ яті або просто зачекайте 6с.

 4. Тривало натисніть SET, увійдіть до режиму налаштування параметрів. Користувач може вибрати два набори параметрів P0, P1. Коротко натисніть SET у поточному режимі, щоб перемикатися між P0 і P1.

P0 - вибір одиниць часу (секунди, хвилини, години).

P1 - режим роботи.

 P0--0: Одиниці часу Т1 - секунди.

 P0--1: Одиниці часу T1 - хвилини.

 P0 -2: Одиниці часу Т1 - години.

 P1 -0: Затримка часу T1, втягування реле (таймер T1)

 P1--1: Відпускання реле після затримки часу T1 (таймер T1)

 P1 -2: Затримка часу T1, втягування реле (таймер T1), а потім відпускання реле після затримки часу T2 (час T2), після чого зупинка.

 P1-3: Відпускання реле після затримки часу T1 (таймер T1), потім затримка часу T2, втягування реле (час T2), потім зупинка.

 P1 -4: Затримка часу T1, втягування реле (таймер T1), а потім відпускування реле після затримки часу T2 (таймер T2), циклічне спрацювання.

 P1-5: Відпускання реле після затримки часу T1 (таймер T1), потім затримка часу T2, втягування реле (таймер T2), циклічне спрацювання.
