Аналізатори спектру - це пристрої, які дозволяють проводити аналіз електричних сигналів у частотній області. Використовуються вони у різних галузях, таких як радіозв'язок, радіотехніка, радіолокація. Головним завданням аналізатора спектра є розкладання вхідного сигналу на його складові – спектральні компоненти. Це дозволяє визначити частотні характеристики аналізованого сигналу.
Специфікація частотного аналізатора спектру TinySA ULTRA
Інтерфейс користувача:
- Роздільна здатність дисплея 480*320 пікселів
- Діагональ екрану 4"
- 16 біт на піксель RGB
- Резистивне сенсорне управління
- Керування поворотним перемикачем
- Керування послідовним портом USB
- Додатковий порт TTL USART на внутрішній платі
- Лінійне джерело живлення, щоб уникнути шуму перемикання.
Технічні характеристики аналізатора спектру:
- Діапазон вхідних частот від 100 кГц до 800 МГц у звичайному режимі та до 6 ГГц у режимі ULTRA
- Вхідний опір 50 Ом, коли вхідне ослаблення встановлено на 10 дБ або більше.
- Вибір ручного та автоматичного ослаблення вхідного сигналу від 0 дБ до 31 дБ з кроком 1 дБ, коли LNA не активний
- Максимальний вхід +/-5 В постійного струму
- Абсолютний максимальний вхідний рівень +6 дБм з внутрішнім загасанням 0 дБ
- Абсолютна максимальна короткочасна пікова вхідна потужність +20 дБм з внутрішнім ослабленням 30 дБ
- Рекомендована максимальна вхідна потужність +0 дБм із внутрішнім ослабленням в автоматичному режимі
- Для найкращих вимірювань тримайте вхідну потужність нижче -25 дБм
- Точка перехоплення входу продуктів модуляції третього порядку (IIP3) +15 дБм з внутрішнім загасанням 0 дБ
- Точка стиснення 1 дБ при -1 дБм з внутрішнім загасанням 0 дБ
- Роздільна здатність детектора потужності 0,5 дБ і лінійність відносно частоти +/-2 дБ нижче 5,3 ГГц, +/-5 дБ між 5,3 ГГц і 6 ГГц
- Абсолютна точність рівня потужності після калібрування рівня потужності +/- 2 дБ
- Вбудований додатковий LNA 20 дБ з коефіцієнтом шуму 5 дБ
- Найнижчий помітний сигнал без МШУ на 30 МГц із використанням роздільної смуги 30 кГц -102 дБм
- Найнижчий помітний сигнал з МШУ на частоті 30 МГц із використанням смуги роздільної здатності 200 Гц -145 дБм
- Точність частоти дорівнює вибраній смузі роздільної здатності
- Фазовий шум -108 дБ/Гц при зміщенні 100 кГц і -115 дБ/Гц при зміщенні 1 МГц
- Динамічний діапазон без імпульсів при використанні смуги роздільної здатності 30 кГц 70 дБ
- Роздільні фільтри шириною 0,2, 1, 3, 10, 30, 100, 300, 600 і 850 кГц.
- Роздільна здатність екрана 51, 101, 145, 290 або 450 точок вимірювання.
- Швидкість сканування понад 1000 точок/секунду з використанням фільтрів найбільшої роздільної здатності.
- Автоматична оптимізація фактичних точок сканування для забезпечення покриття всього діапазону сканування незалежно від вибраної смуги роздільної здатності
- Опція придушення імпульсів для оцінки того, чи певні сигнали генеруються внутрішньо або фактично присутні у вхідному сигналі
- Вихід для навушників для прослуховування демодульованого аудіо (лише AM). Лише стереороз'єм, високий імпеданс голосніше, захист від короткого замикання
Специфікація генератора сигналів:
- Вихід синусоїдальної хвилі з гармоніками нижче -40 дБ основного від 100 кГц до 800 МГц
- Вихідний рівень вибирається з кроком 1 дБ між -115 дБм і -19 дБм
- Понад 800 МГц вибір двох режимів виведення:
- Найчистіший режим сигналу: меандр, до 4,4 ГГц з грубими кроками частоти та менш точним вихідним рівнем
- Режим найвищої точності: знижені гармоніки з можливо сильними імпульсами до 5,4 ГГц з роздільною здатністю частоти нижче 800 МГц і тонкими кроками вихідного рівня.
- Точність рівня +/- 2 дБ до 800 МГц між -72 дБм і -19 дБм, менша точність нижче -72 дБм, ще менша точність нижче -110 дБм
- Роздільна здатність вихідної частоти 57,2 Гц
- Додаткові частоти модуляції AM або FM від 50 Гц до 5 кГц (AM) або 1 кГц (FM) або розгортка в діапазоні частот, що вибирається
- Глибина модуляції AM від 10% до 100%
- Відхилення FM від 1 кГц до 300 кГц
- Додаткова розгортка вихідного рівня по всьому діапазону вихідного рівня
Специфікація еталонного генератора:
- Додатковий вихід прямокутної хвилі з основним сигналом на -35,6 дБм, підключеним до виходу калібрування
- Частота може бути встановлена на 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц або 30 МГц.
Специфікація батареї:
- Максимальний час зарядки 1 година на USB-порті мінімум 500 мА або USB-зарядному пристрої
- Робота від повністю зарядженого акумулятора не менше 2 годин

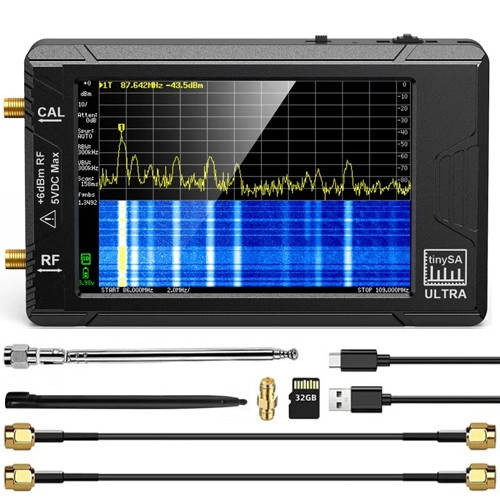

Комплектація:
- Анаілзатор спектру TinySA Ultra – 1 шт
- USB Type-C кабель – 1 шт
- Кабель 30cm ALSR100 SMA – 2 шт
- Перехідник SMA female - SMA female - 1 шт
- Телескопічна антена – 1 шт
- Стилус – 1 шт
- Карта пам'яті 32GB MicroSD card – 1 шт
Характеристики
Основні атрибути | |
---|---|
Виробник | tinySA |
Користувацькі характеристики | |
Стан | Нове |
Харчування | Акумулятор |
Основні | |
Форм-фактор | Портативний |
Інформація для замовлення
- Ціна: 5 490 ₴
