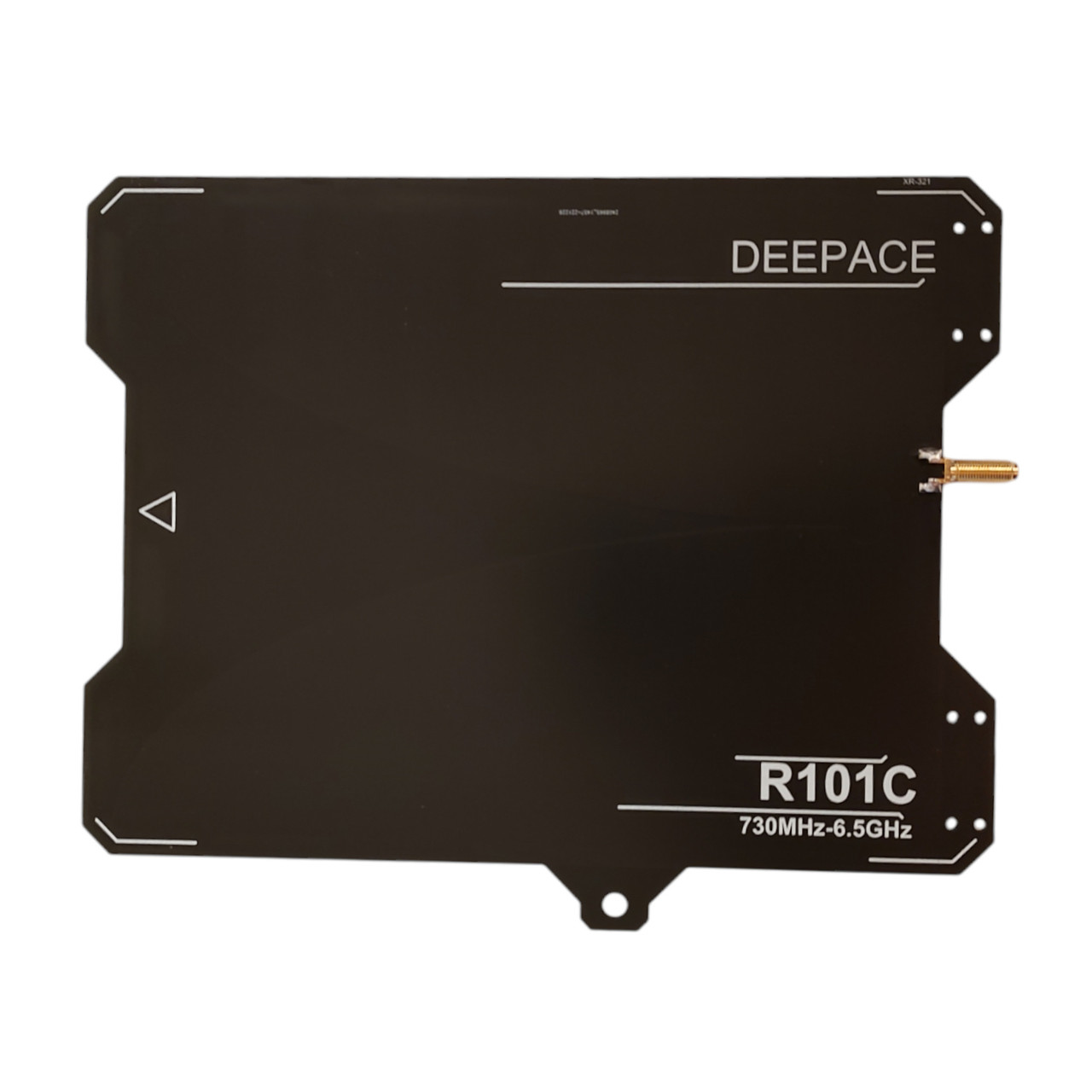

Широкосмугова спрямована антена 730 МГц — 6.5 ГГц R101C (Вівальді)

Широкосмугова антена R101C являє собою щілинну градієнтну антену з друкованим малюнком. Підходить для спрямованого передавання та приймання радіосигналів, розвідки та пеленгації джерела сигналу, тестування широкосмугового сигналу та інших цілей.

Антена охоплює загальні частоти для радіочастотних пристроїв, як-от зв'язок мобільних телефонів, модулі UWB позиціювання і Wi-Fi. Антена має гарну спрямованість, високий коефіцієнт посилення й невеликий розмір. На задньому кінці антени є монтажні отвори. Антену можна не тільки використовувати незалежно, але й закріпити в положенні фокуса параболічного відбивача як джерело живлення параболічної антени.

R101C має стабільні характеристики, що робить її незамінним експериментальним інструментом для радіочастотних фахівців.

Основні параметри та їх пояснення

Діапазон частот : 730 МГц-6,5 ГГц

 Антена R101C має гарні характеристики передавання та приймання у всьому діапазоні частот. Коефіцієнт стоячої хвилі менш ніж 2,0 і має гарне посилення. У разі перевищення діапазону частот посилення антени та зворотні втрати швидко зменшуються. Требання до пари Використання відповідно зменшуються. Стояча хвиля коли коефіцієнт менш ніж 2,5, її можна використовувати на частотах 700 МГц-7 ГГц.

Метод поляризації : лінійна полярність

 Антенна R101C являє собою антену з лінійною поляризацією і вертикальним напрямком поляризації, яка збігається з напрямком вертикальної несиметричної антени.

Номінальне посилення : 7 дБі

  Посилення антени R101C повільно збільшується зі збільшенням частоти: приблизно 5 дБі на частоті майже 800 МГц , приблизно 7 дБі на частоті 2,4 ГГц и приблизно 9 дБі на частоті 5,8 ГГц .

Поворотні втрати : 10 дБ

 Вхідний опір антени  R101C становить 50 Ом. У разі під'єднання до джерела сигналу з опором 50 Ом діапазон частот коливається нижче 10 дБ , а відповідний коефіцієнт стоячої хвилі становить менш ніж 2,0.

Потужність 5 Вт.

  Під час використання антени R101C як передавальна антена ми рекомендуємо, щоб вхідна потужність RF не перевищувала 5 Вт . У разі короткочасного використання потужність може перевищувати 50 Вт , не викликаючи пошкодження антени.

Спрямована чутливість

 R101C має найкращу спрямованість по всій секції та менші бічні пелюстки. Може використовуватися як пеленгаторна антена. Діаграма спрямованості антени ширша в горизонтальному напрямку, завширшки -3 дБ приблизно 60°; діаграма спрямованості у вертикальному напрямку вужче, завширшки — 3 дБ майже 40°.

Механічні параметри :

 Габаритні розміри: 23*22,5 см (без урахування кабелів)

 Тип інтерфейсу: зовнішня різьба SMA, внутрішня голка

 Вага нетто: 400 г

Робочі умови :

  Діапазон температур: -45 ℃  ~ 80 ℃

 Діапазон вологості: 0-95 %, короткочасно допускається 100 %, без розбризкування води.

 Водонепроникність: необхідно висушити після розпилення води, а роз'єм і кабель необхідно замінити після замочування.

 Стійкість до вітру: за мотивами безпеки використання заборонено за швидкості вітру понад 20 м/с (вітер 8 рівня).
