TinySA ULTRA 4 100 кГц - 6 ГГц частотний аналізатор спектру, екран 4"

Аналізатори спектру - це пристрої, які дозволяють проводити аналіз електричних сигналів у частотній області. Використовуються вони у різних галузях, таких як радіозв'язок, радіотехніка, радіолокація. Головним завданням аналізатора спектра є розкладання вхідного сигналу на його складові – спектральні компоненти. Це дозволяє визначити частотні характеристики аналізованого сигналу.

Специфікація частотного аналізатора спектру TinySA ULTRA

Інтерфейс користувача:

• Роздільна здатність дисплея 480*320 пікселів
• Діагональ екрану 4"
• 16 біт на піксель RGB
• Резистивне сенсорне управління
• Керування поворотним перемикачем
• Керування послідовним портом USB
• Додатковий порт TTL USART на внутрішній платі
• Лінійне джерело живлення, щоб уникнути шуму перемикання.

Технічні характеристики аналізатора спектру:

• Діапазон вхідних частот від 100 кГц до 800 МГц у звичайному режимі та до 6 ГГц у режимі ULTRA
• Вхідний опір 50 Ом, коли вхідне ослаблення встановлено на 10 дБ або більше.
• Вибір ручного та автоматичного ослаблення вхідного сигналу від 0 дБ до 31 дБ з кроком 1 дБ, коли LNA не активний
• Максимальний вхід +/-5 В постійного струму
• Абсолютний максимальний вхідний рівень +6 дБм з внутрішнім загасанням 0 дБ
• Абсолютна максимальна короткочасна пікова вхідна потужність +20 дБм з внутрішнім ослабленням 30 дБ
• Рекомендована максимальна вхідна потужність +0 дБм із внутрішнім ослабленням в автоматичному режимі
• Для найкращих вимірювань тримайте вхідну потужність нижче -25 дБм
• Точка перехоплення входу продуктів модуляції третього порядку (IIP3) +15 дБм з внутрішнім загасанням 0 дБ
• Точка стиснення 1 дБ при -1 дБм з внутрішнім загасанням 0 дБ
• Роздільна здатність детектора потужності 0,5 дБ і лінійність відносно частоти +/-2 дБ нижче 5,3 ГГц, +/-5 дБ між 5,3 ГГц і 6 ГГц
• Абсолютна точність рівня потужності після калібрування рівня потужності +/- 2 дБ
• Вбудований додатковий LNA 20 дБ з коефіцієнтом шуму 5 дБ
• Найнижчий помітний сигнал без МШУ на 30 МГц із використанням роздільної смуги 30 кГц -102 дБм
• Найнижчий помітний сигнал з МШУ на частоті 30 МГц із використанням смуги роздільної здатності 200 Гц -145 дБм
• Точність частоти дорівнює вибраній смузі роздільної здатності
• Фазовий шум -108 дБ/Гц при зміщенні 100 кГц і -115 дБ/Гц при зміщенні 1 МГц
• Динамічний діапазон без імпульсів при використанні смуги роздільної здатності 30 кГц 70 дБ
• Роздільні фільтри шириною 0,2, 1, 3, 10, 30, 100, 300, 600 і 850 кГц.
• Роздільна здатність екрана 51, 101, 145, 290 або 450 точок вимірювання.
• Швидкість сканування понад 1000 точок/секунду з використанням фільтрів найбільшої роздільної здатності.
• Автоматична оптимізація фактичних точок сканування для забезпечення покриття всього діапазону сканування незалежно від вибраної смуги роздільної здатності
• Опція придушення імпульсів для оцінки того, чи певні сигнали генеруються внутрішньо або фактично присутні у вхідному сигналі
• Вихід для навушників для прослуховування демодульованого аудіо (лише AM). Лише стереороз'єм, високий імпеданс голосніше, захист від короткого замикання

Специфікація генератора сигналів:

• Вихід синусоїдальної хвилі з гармоніками нижче -40 дБ основного від 100 кГц до 800 МГц
• Вихідний рівень вибирається з кроком 1 дБ між -115 дБм і -19 дБм
• Понад 800 МГц вибір двох режимів виведення:
  • Найчистіший режим сигналу: меандр, до 4,4 ГГц з грубими кроками частоти та менш точним вихідним рівнем
  • Режим найвищої точності: знижені гармоніки з можливо сильними імпульсами до 5,4 ГГц з роздільною здатністю частоти нижче 800 МГц і тонкими кроками вихідного рівня.
• Точність рівня +/- 2 дБ до 800 МГц між -72 дБм і -19 дБм, менша точність нижче -72 дБм, ще менша точність нижче -110 дБм
• Роздільна здатність вихідної частоти 57,2 Гц
• Додаткові частоти модуляції AM або FM від 50 Гц до 5 кГц (AM) або 1 кГц (FM) або розгортка в діапазоні частот, що вибирається
• Глибина модуляції AM від 10% до 100%
• Відхилення FM від 1 кГц до 300 кГц
• Додаткова розгортка вихідного рівня по всьому діапазону вихідного рівня

Специфікація еталонного генератора:

• Додатковий вихід прямокутної хвилі з основним сигналом на -35,6 дБм, підключеним до виходу калібрування
• Частота може бути встановлена ​​на 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц або 30 МГц.

Специфікація батареї:

• Максимальний час зарядки 1 година на USB-порті мінімум 500 мА або USB-зарядному пристрої
• Робота від повністю зарядженого акумулятора не менше 2 годин

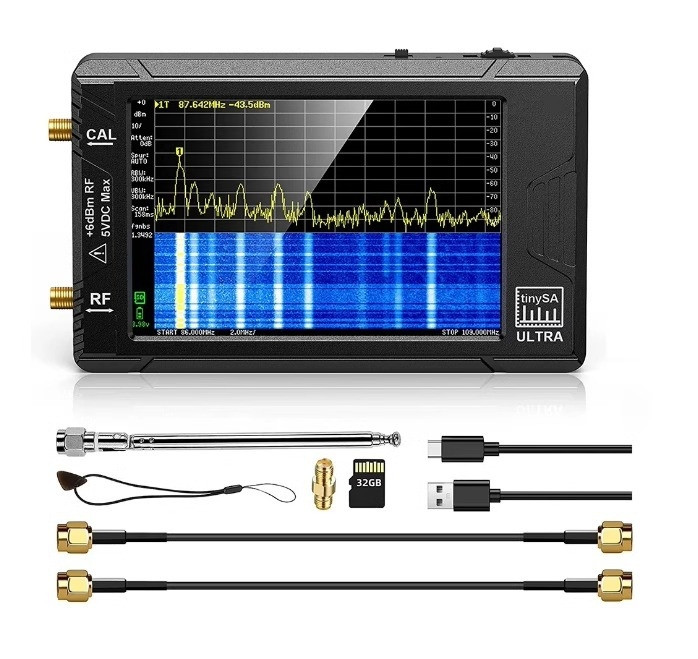

Комплектація:

• Анаілзатор спектру TinySA Ultra – 1 шт
• USB Type-C кабель – 1 шт
• Кабель 30cm ALSR100 SMA – 2 шт
• Перехідник SMA female - SMA female - 1 шт
• Телескопічна антена – 1 шт
• Ремінець зі стилусом – 1 шт
• Карта пам'яті 32GB MicroSD card – 1 шт
